第一作者：麻家俊

通讯作者: 李玉科 共同通讯作者：孙岩；贾爽

发表期刊：Advanced Science；

Impact Factor： 14.1 （中科院一区，JCR Q1）

第一单位：黄色电影 ；

合作单位：中科院金属所，北京大学

论文网址：//advanced.onlinelibrary.wiley.com/doi/epdf/10.1002/advs.202522151

成果简介：

Kagome 晶格反铁磁体 ErMn₆Sn₆ 兼具本征陈数能隙（Chern gap）与复杂非公度自旋结构，因而呈现出丰富的拓扑输运特性。本研究通过系统的热电输运测量发现，该材料在室温附近展现出巨大的反常能斯特效应（ANE），其峰值在 330 K 时高达 1.38 μV/K，这一数值不仅远超常规反铁磁体，更可比肩部分拓扑铁磁体。当体系进入螺旋反铁磁态后，除反常能斯特效应外，还可观测到峰值约为 0.2 μV/K（180 K）的拓扑能斯特效应（TNE），且二者在宽温区内表现出强耦合行为。基于莫特关系的分析以及反常能斯特效应与磁化强度的演化关联证明，该巨大反常能斯特效应主要源于动量空间 Chern gap 诱导的强贝里曲率；而在螺旋反铁磁序覆盖的全温区（70 K–348 K）内观测到的拓扑能斯特效应，其物理起源可归因于实空间非共线自旋结构诱导的非零自旋手性所产生的贝里曲率。上述实验结果揭示了 ErMn₆Sn₆ 中能带拓扑与非公度磁结构对反常横向输运的协同贡献，同时也凸显了 Kagome 磁体在室温热电器件领域的潜在应用价值。

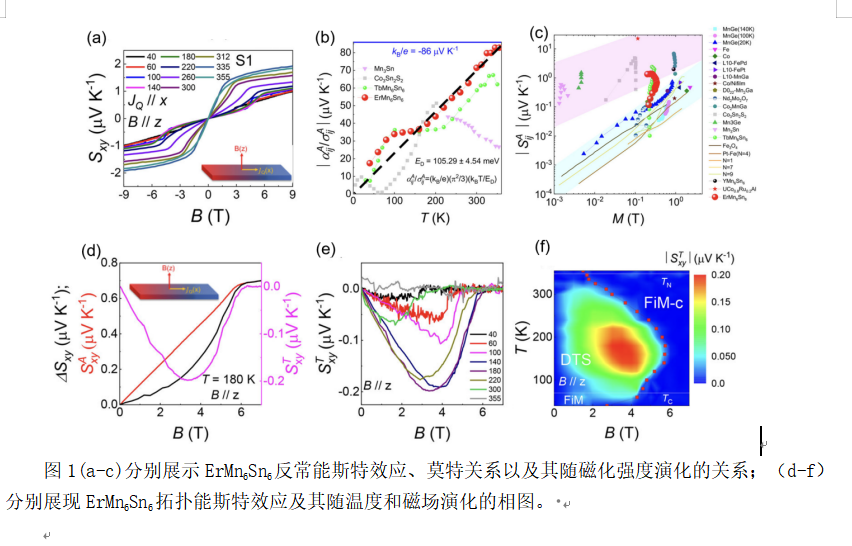

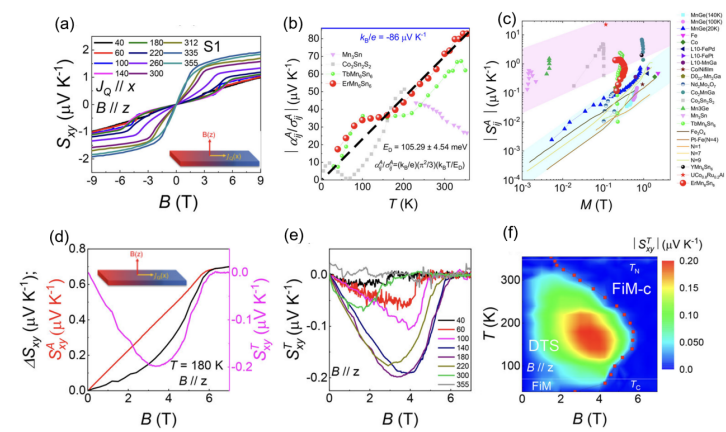

图1(a-c)分别展示ErMn₆Sn₆反常能斯特效应、莫特关系以及其随磁化强度演化的关系；（d-f）分别展现ErMn₆Sn₆拓扑能斯特效应及其随温度和磁场演化的相图。

创新要点：

本工作首次发现，Kagome 反铁磁体 ErMn₆Sn₆ 在面外磁场调控下可产生巨大的室温反常能斯特效应（1.38 μV/K），其信号强度超过多数拓扑铁磁体；同时观测到，体系非公度反铁磁序诱导的拓扑能斯特效应与反常能斯特效应存在强耦合现象。该研究成功解析了动量空间贝里曲率与实空间自旋手性这两种拓扑机制在同一体系中的共存与交互作用，为理解具有非公度自旋织构的复杂磁性量子材料中的拓扑输运现象提供了全新范例。
